スマホから姿勢データを取得する

Author: Takashi

概要

iOS の CoreMotion / Android の SensorManager が提供する OS フュージョン済みの姿勢データを、Flutter の EventChannel 経由で Dart 側にストリーミングする実装です。

姿勢データとは、デバイスの「向き・傾き」を表すデータです。 OS 内部でカルマンフィルタによって加速度・ジャイロ・磁気センサーを統合した結果が提供されるため、自前でフィルタを実装する必要はありません。

項目	iOS	Android
API	CMDeviceMotion.attitude	TYPE_ROTATION_VECTOR
EventChannel	imu_fusion/attitude	imu_fusion/attitude
参照フレーム	.xArbitraryZVertical（磁北不要）	地磁気北基準

出力データの形式は以下のとおりです。

キー	型	内容
qw / qx / qy / qz	double	クォータニオン
roll / pitch / yaw	double	オイラー角（ラジアン）
timestamp	int	Unix タイムスタンプ（ミリ秒）

オイラー角とクォータニオン

姿勢データは オイラー角 と クォータニオン の2種類の形式で提供されます。

オイラー角（Roll / Pitch / Yaw）

デバイスの向きを3つの角度で表します。人間が最も直感的に理解しやすい形式です。

        Pitch（前後）
           ↑ +
           |
 Roll  ────┼────  Roll（左右）
  −        |        +
           |
           ↓ −

Yaw は上から見た水平回転

軸	動き	例
Roll	デバイスを縦に倒す（左右）	スマホを右に傾ける
Pitch	デバイスを横に倒す（前後）	スマホを手前に傾ける
Yaw	水平に回転する（方位）	北 → 東 → 南 → 西

単位はラジアンで提供されます。UI 表示時は × 180 / π で度数に変換します。

弱点: ジンバルロック

ジンバルロックとは、3つの回転軸のうち2つが同じ方向を向いてしまい、1軸分の自由度が失われる現象です。

もともと「ジンバル」とはカメラや羅針盤を水平に保つための3重リング構造の機械部品です。 各リングが1軸の回転を担っていますが、ある角度になると2つのリングの回転軸が重なり、 1方向への回転が表現できなくなります。これをジンバルロックと呼びます。

オイラー角でも同じことが起こります。Pitch が ±90° になると Roll と Yaw の軸が重なり、 どちらを動かしても同じ回転になってしまいます。

• 通常時（Pitch = 0°）:

  • Roll 軸 ─── X方向
  • Pitch 軸 ── Y方向 ← 3軸がそれぞれ独立している
  • Yaw 軸 ─── Z方向

• ジンバルロック発生時（Pitch = 90°）:

  • Roll 軸 ─── Z方向
  • Pitch 軸 ── Y方向 ← Roll と Yaw が同じ Z方向を向いてしまう
  • Yaw 軸 ─── Z方向 ← 自由度が 3 → 2 に減少

姿勢を連続して記録・補間する用途では、ジンバルロックが発生するとデータが破綻します。 クォータニオンはこの問題が原理的に発生しないため、センサーフュージョンや 3D 描画の内部処理では標準的に使われています。

クォータニオン（w / x / y / z）

「どの軸周りに、何度回転するか」を1つの式で表します。ジンバルロックが発生しません。

q = w + xi + yj + zk

w        : cos(回転角 / 2)
x, y, z  : 回転軸の方向 × sin(回転角 / 2)

クォータニオンは「回転角をそのまま使わず、半分にして cos・sin を取る」という特徴があります。

例: Z軸（画面の奥行き方向）周りに 90° 回転する場合

回転角の半分 = 90° / 2 = 45°

w = cos(45°) = 1/√2 ≈ 0.707
x = 0   （X軸方向には回転しない）
y = 0   （Y軸方向には回転しない）
z = sin(45°) = 1/√2 ≈ 0.707  （Z軸周りに回転する）

状態	w	x	y	z
静止（無回転）	1.0	0.0	0.0	0.0
Z軸周りに 90° 回転	0.707	0.0	0.0	0.707
Z軸周りに 180° 回転	0.0	0.0	0.0	1.0

比較まとめ

	オイラー角	クォータニオン
直感的にわかりやすい	◎	△
ジンバルロック	発生する	発生しない
計算コスト	高い	低い
姿勢の補間	△（不自然になる）	◎（SLERP で滑らか）
主な用途	表示・UI	演算・3D・フュージョン

実装での使い分け

OS は内部的にクォータニオンで計算し、表示用にオイラー角へ変換して提供しています。 今回の実装では両方を同時に受け取っています。

OS フュージョン済みデータ
        ↓
  クォータニオン (qw, qx, qy, qz)  ← 演算・記録用
        ↓ 変換
  オイラー角 (roll, pitch, yaw)     ← 画面表示用

主なコード

Kotlin

TYPE_ROTATION_VECTOR センサーから姿勢データを取得します。 SensorManager の静的メソッドでクォータニオンとオイラー角を算出します。

class RotationVectorHandler(
    private val sensorManager: SensorManager,
) : EventChannel.StreamHandler {

    private var listener: SensorEventListener? = null
    private val mainHandler = Handler(Looper.getMainLooper())

    override fun onListen(arguments: Any?, events: EventChannel.EventSink) {
        val sensor = sensorManager.getDefaultSensor(Sensor.TYPE_ROTATION_VECTOR)
        if (sensor == null) {
            events.error("UNAVAILABLE", "Rotation vector sensor not available", null)
            return
        }

        listener = object : SensorEventListener {
            override fun onSensorChanged(event: SensorEvent) {
                // クォータニオン: q[0]=w, q[1]=x, q[2]=y, q[3]=z
                val q = FloatArray(4)
                SensorManager.getQuaternionFromVector(q, event.values)

                // 回転行列 → オイラー角: orientation[0]=azimuth(yaw), [1]=pitch, [2]=roll
                val rotMatrix = FloatArray(9)
                SensorManager.getRotationMatrixFromVector(rotMatrix, event.values)
                val orientation = FloatArray(3)
                SensorManager.getOrientation(rotMatrix, orientation)

                val payload = mapOf(
                    "qw"        to q[0].toDouble(),
                    "qx"        to q[1].toDouble(),
                    "qy"        to q[2].toDouble(),
                    "qz"        to q[3].toDouble(),
                    "yaw"       to orientation[0].toDouble(),
                    "pitch"     to orientation[1].toDouble(),
                    "roll"      to orientation[2].toDouble(),
                    "timestamp" to System.currentTimeMillis(),
                )
                mainHandler.post { events.success(payload) }
            }

            override fun onAccuracyChanged(sensor: Sensor, accuracy: Int) {}
        }

        sensorManager.registerListener(
            listener,
            sensor,
            SensorManager.SENSOR_DELAY_GAME,
        )
    }

    override fun onCancel(arguments: Any?) {
        sensorManager.unregisterListener(listener)
        listener = null
    }
}

EventSink.success() はメインスレッドから呼ぶ必要があるため、Handler(Looper.getMainLooper()) 経由で呼び出しています。

Swift

startDeviceMotionUpdates(using:to:withHandler:) で OS フュージョン済みの姿勢データを取得します。 参照フレームに .xArbitraryZVertical を指定することで、磁気センサーの較正なしに動作します。

final class AttitudeHandler: NSObject, FlutterStreamHandler {
    private let manager: CMMotionManager
    private let queue: OperationQueue
    private let interval: TimeInterval

    func onListen(
        withArguments arguments: Any?,
        eventSink events: @escaping FlutterEventSink
    ) -> FlutterError? {
        guard manager.isDeviceMotionAvailable else {
            return FlutterError(
                code: "UNAVAILABLE",
                message: "DeviceMotion not available",
                details: nil
            )
        }

        manager.deviceMotionUpdateInterval = interval
        manager.startDeviceMotionUpdates(
            using: .xArbitraryZVertical,
            to: queue
        ) { motion, error in
            guard let motion = motion else { return }

            let q   = motion.attitude.quaternion
            let att = motion.attitude

            DispatchQueue.main.async {
                events([
                    "qw":        q.w,
                    "qx":        q.x,
                    "qy":        q.y,
                    "qz":        q.z,
                    "roll":      att.roll,
                    "pitch":     att.pitch,
                    "yaw":       att.yaw,
                    "timestamp": Int(Date().timeIntervalSince1970 * 1000),
                ])
            }
        }
        return nil
    }

    func onCancel(withArguments arguments: Any?) -> FlutterError? {
        manager.stopDeviceMotionUpdates()
        return nil
    }
}

センサーコールバックは専用の OperationQueue で受け取り、EventSink への書き込みは DispatchQueue.main.async でメインスレッドに戻しています。

Dart

AttitudeData モデルでクォータニオンとオイラー角の両方を保持します。 UI ではオイラー角をラジアンから度数に変換して表示しています。

class AttitudeData {
  final double qw;
  final double qx;
  final double qy;
  final double qz;
  final double roll;   // ラジアン
  final double pitch;  // ラジアン
  final double yaw;    // ラジアン
  final int timestampMs;

  factory AttitudeData.fromMap(Map<dynamic, dynamic> map) {
    return AttitudeData(
      qw:          (map['qw']        as num).toDouble(),
      qx:          (map['qx']        as num).toDouble(),
      qy:          (map['qy']        as num).toDouble(),
      qz:          (map['qz']        as num).toDouble(),
      roll:        (map['roll']      as num).toDouble(),
      pitch:       (map['pitch']     as num).toDouble(),
      yaw:         (map['yaw']       as num).toDouble(),
      timestampMs: (map['timestamp'] as num).toInt(),
    );
  }
}

ImuService で EventChannel を Stream として公開します。

class ImuService {
  ImuService._();
  static final ImuService instance = ImuService._();

  static const _attitudeChannel = EventChannel('imu_fusion/attitude');
  Stream<AttitudeData>? _attitudeStream;

  Stream<AttitudeData> get attitudeStream =>
      _attitudeStream ??= _attitudeChannel
          .receiveBroadcastStream()
          .map((e) => AttitudeData.fromMap(e as Map));
}

UI では StreamBuilder でリアルタイムに更新します。

StreamBuilder<AttitudeData>(
  stream: ImuService.instance.attitudeStream,
  builder: (context, snapshot) {
    if (!snapshot.hasData) return const CircularProgressIndicator();
    final d = snapshot.data!;
    final toDeg = 180 / pi;
    return Column(
      crossAxisAlignment: CrossAxisAlignment.start,
      children: [
        Text('Euler Angles (deg)'),
        _ValueRow('Roll ',  d.roll  * toDeg),
        _ValueRow('Pitch',  d.pitch * toDeg),
        _ValueRow('Yaw  ',  d.yaw   * toDeg),
        Text('Quaternion'),
        _ValueRow('w', d.qw),
        _ValueRow('x', d.qx),
        _ValueRow('y', d.qy),
        _ValueRow('z', d.qz),
      ],
    );
  },
)

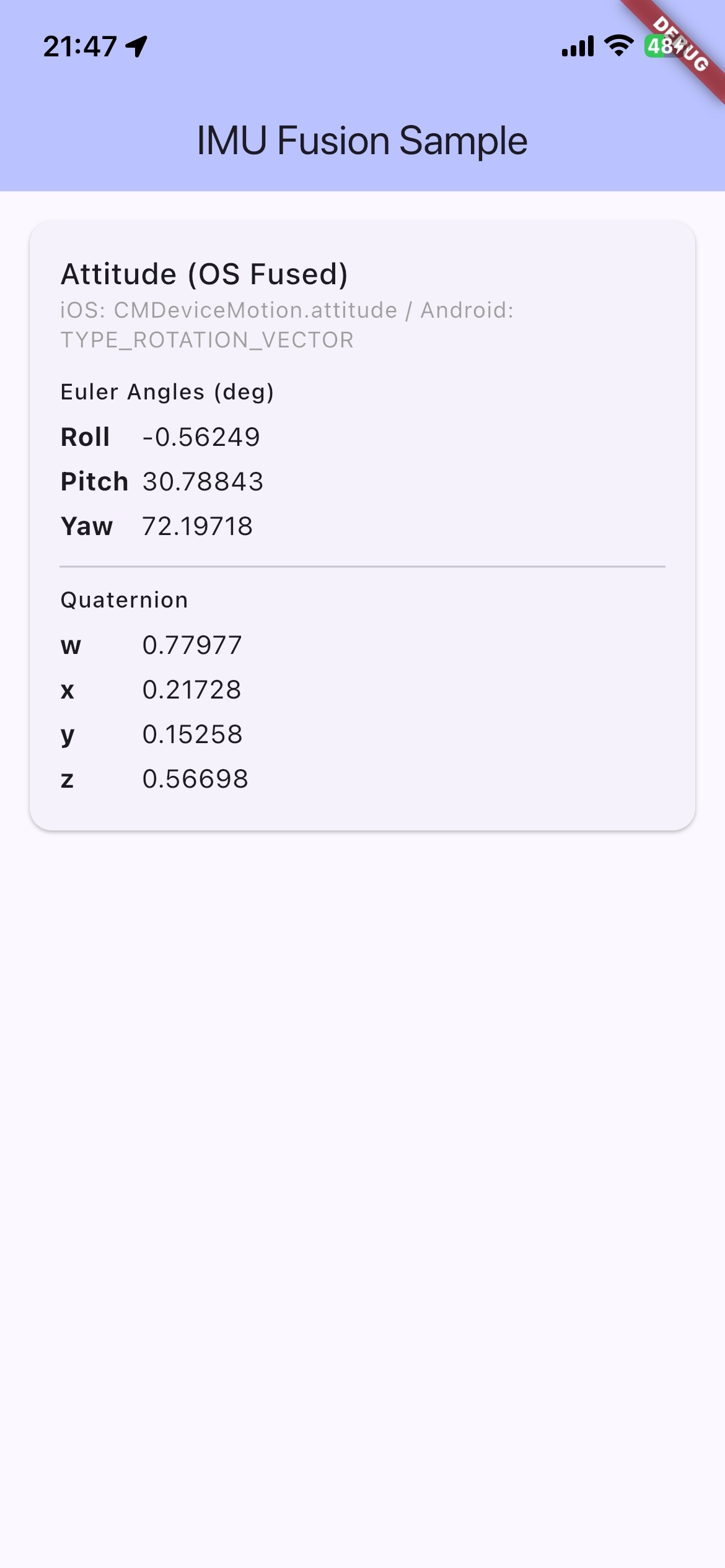

デモ画像

まとめ

• 姿勢データは OS が内部でカルマンフィルタ処理した結果であり、生センサーより安定している
• クォータニオンはジンバルロックが発生しないため、3D 演算や姿勢補間（SLERP）に適している
• オイラー角（Roll / Pitch / Yaw）は直感的だが、特定の角度でジンバルロックが発生する
• iOS の参照フレーム .xArbitraryZVertical は磁北を必要とせず、屋内でも安定して動作する
• EventSink への書き込みは必ずメインスレッドから行う
